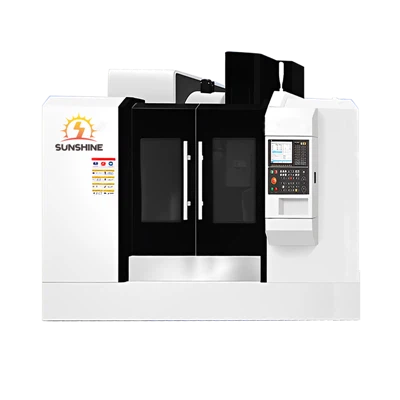

Fresatrice CNC a rimozione automatica dei trucioli
Il centro di lavorazione verticale è una delle attrezzature di lavorazione più comuni nel campo della moderna lavorazione meccanica. Può essere utilizzato per lavorare pezzi di varie forme e può completare requisiti di processo molto difficili. L'attrezzatura adotta un design universale e può essere utilizzata in diversi tipi di applicazioni di processo, come tornitura, fresatura, foratura, ecc.
Questo centro di lavorazione verticale offre una precisione e una stabilità di lavorazione estremamente elevate. Può soddisfare molti requisiti tecnici in termini di posizionamento e precisione di lavorazione. Allo stesso tempo, l'attrezzatura è dotata di funzioni di posizionamento ad alta velocità e precise, che possono completare in modo efficiente la lavorazione e la produzione.
Inoltre, il centro di lavorazione verticale ha anche la funzione di rimozione dei trucioli. Adotta un design di rimozione automatica dei trucioli, che è sufficiente per garantire che l'attrezzatura di lavorazione sia sempre pulita e stabile sotto un'elevata pressione dell'ambiente di produzione, migliorando così l'efficienza produttiva complessiva.
In generale, il centro di lavorazione verticale è un'attrezzatura di lavorazione meccanica completamente funzionale, economica e pratica. Non solo è adatta a molti diversi ambienti di produzione e lavorazione, ma può anche ottenere una produzione efficiente e stabile, soddisfacendo pienamente gli elevati requisiti delle moderne imprese per l'efficienza produttiva.
| Specifiche | unità | Modello VMC650 | Modello VMC850 | Modello VMC855 | Modello VMC1050 | Modello VMC1160 | Modello VMC1370 | Modello VMC1580 |
| Dimensioni della tavola 工作台尺寸 |
millimetro | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Carico massimo del tavolo 工作台最大承重 |
kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Corsa asse X/Y/Z X/Y/Z轴坐标行程 |
millimetro | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Distanza tra il centro del mandrino e la colonna 主轴中心线至立柱正面导轨距离 |
millimetro | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Distanza tra la superficie terminale del mandrino e la superficie del tavolo di lavoro 主轴端面至工作台上平面距离 |
millimetro | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| Velocità massima di avanzamento X/Y/Z X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Max. Rapido trasversale X/Y/Z最大快移速度 |
metri al minuto | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| velocità del mandrino 主轴转速 |
giri/min | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| cono del mandrino 主轴锥孔 |
tipo | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Potenza motore mandrino 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Potenza del servomotore dell'asse X/Y/Z X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Collegamento motore X/Y/Z X/Y/Z电机连接方式 |
Diretto 直联 |
Diretto 直联 |
Diretto 直联 |
Diretto 直联 |
Diretto 直接 |
Diretto 直接 |
Diretto 直接 |
|
| Tipo di guida X/Y/Z X/Y/Z导轨类型 |
Linea ferroviaria 线轨 |
Linea ferroviaria 线轨 |
Linea ferroviaria 线轨 |
Linea ferroviaria 线轨 |
terza linea 3线 |
Due linee e una linea dura 2线一硬 |
Due linee e una linea dura 2线一硬 |
|
| fessura a T 工作台T型槽 |
millimetro | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Ripeti la precisione del posizionamento 重复定位精度 |
millimetro | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Magazzino utensili 刀库形式 |
Tipo di cappello/tipo di disco 斗笠式/圆盘式 |
Tipo di cappello/tipo di disco 斗笠式/圆盘式 |
tipo di disco 圆盘式 |
tipo di disco 圆盘式 |
tipo di disco 圆盘式 |
tipo di disco 圆盘式 |
tipo di disco 圆盘式 |
|
| Capacità dell'utensile 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Peso massimo dell'utensile 最大刀具重量 |
Kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Lunghezza massima dell'utensile 最大刀具长度 |
millimetro | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Capacità elettrica 电气总容量 |
Kva | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Dimensioni della macchina (LxWxH) 机床尺寸(长x宽x高) |
millimetro | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Peso netto (circa) 机床重量(约) |
Kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
